Kerhon ja naapurikylien toistinasemat

Kerhon 2m:n toistin on rikki

Toistin on lakannut toimimasta ilmeisesti 17.-18.7, tieto aseman valvojalle tuli 19.7.

17.7 Kuopiossa oli ukonilma.

Toistimen virtalähteen verkkosulakkeet olivat palaneet, sopivien sulakkeiden vaihtamisen jälkeen virtalähteen sisältä löytyi lisää palaneita sulakkeita ja niiden uusimisen jälkeen sulakkeita paloi vaikkei lähteellä ollut kuormaa. Virtalähteestä ei ole löytynyt dokumentaatiota toistimen papereista eikä netistä.

23.7 on löydetty Kuopiosta virtalähde, jonka avulla luultavasti päästään tutkimaan, näyttäisikö itse toistin olevan kunnossa.

30.8 -7VM ja -7AWS asensivat toimivan virtalähteen ja toistin näyttäisi toimivan entiseen tapaan.

OH7RAA 2m toistimen säätöpäivä

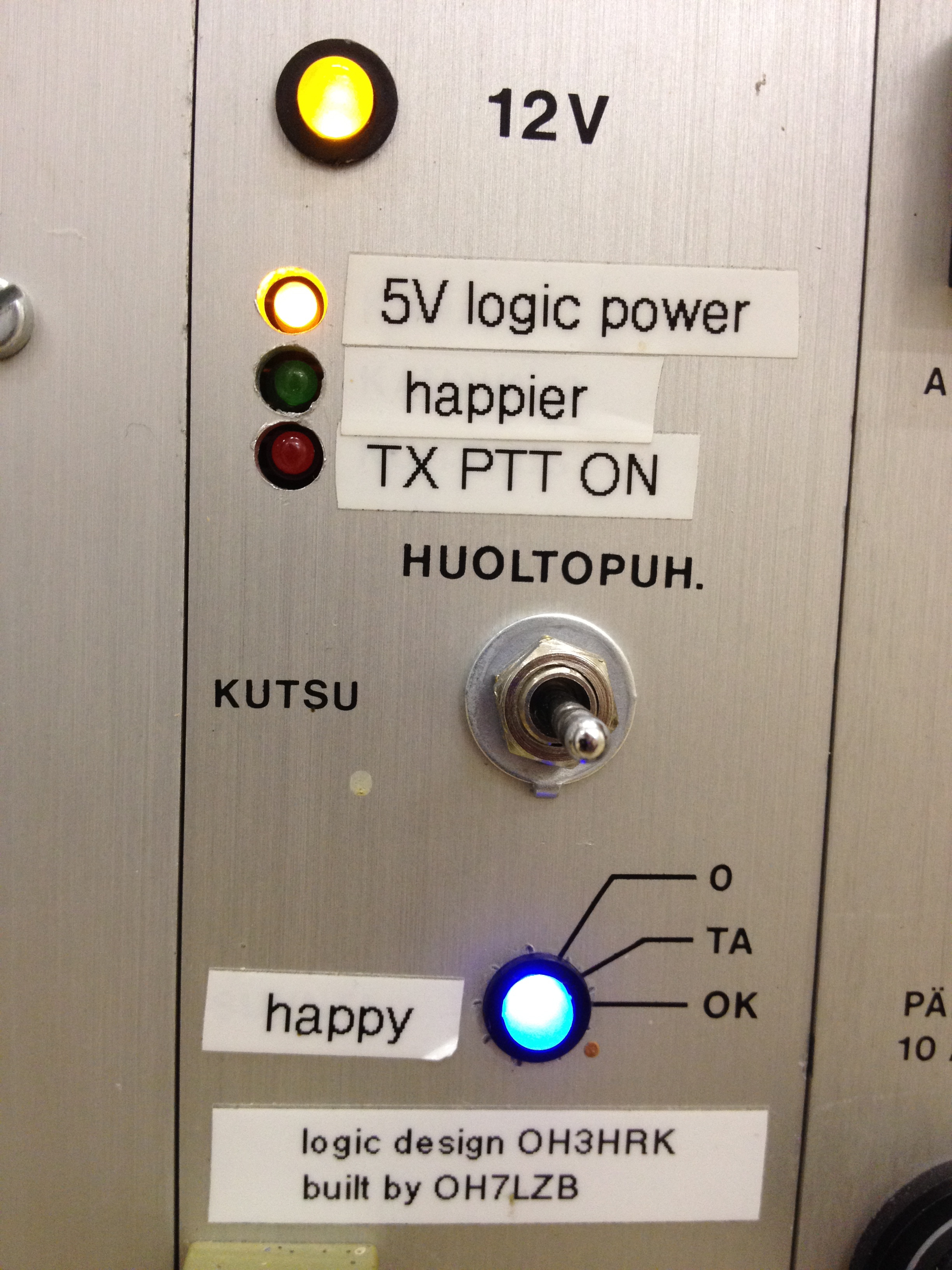

OH7LZB ja OH7VM viettivät lauantain 7.4.2012 OH7RAA:n seurassa. Valtaosa ajasta meni toistinlogiikan koodin mahdollisen bugin metsästykseen (ei onnistunut) ja PIC-prosessorin ohjelmointilaitteen käytön yrittämiseen (onnistui pitkällisen taistelun lopuksi, kun prosessori lopulta osui oikeaan kantaan).

Buginmetsästys kohdistui 1750 Hz piipan ajoittaisen toimimattomuuden syyn metsästykseen, mutta kovin järkevää syytä ilmiölle ei vielä löytynyt. Avauspiippa lakkasi toimimasta joskus tammikuun aikana, ja korjaantui toistimen sammuttamisella ja uudelleen käynnistämisellä (nk. Vladimir Poveronoff-metodi). Vika ei ole toistaiseksi uusinut. Johdotimme piipantunnistimelta (FX003-piiri) piuhan etuseinän testinastaan, jotta ilmiön toistuessa voidaan testata itse FX003:n toiminta purkamatta toistinta palasiksi. Teimme myös pienen koodimuutoksen, joka saattaa ehkä auttaa, tai sitten ei.

Toistimen kohinasalpaa kiristettiin n. desibelin verran, jolloin ooverin jälkeinen kohahtava häntä lyheni mukavasti parilla sentillä. Kohinasalpa onkin päästänyt toistimelle sisään melko lukukelvottoman kohinaisia signaaleja.

Ooverin maksimipituutta pidennettiin 60 sekunnista 90 sekuntiin. Älköön tätä kuitenkaan otettako ooverin ohjellisena pituutena.

Toistin pysyy nyt lähettimen sammuttua “puoliksi sulkeutuneena”  5 sekunnin sijaan 15 sekuntia. Se aukeaa tänä aikana pelkällä kantoaallolla, eli uutta piippaa ei tarvitse antaa kuin vasta 15 sekunnin päästä toistimen lopetettua lähettämisen.

OH7UHF ja OH7RDA-3 jälleen sähköistetty

Kerhon ylläpitämä 70cm majakka OH7UHF sekä APRS-toistin OH7RDA-3 olivat ilman sähköä joulukuun 29. päivän myrskystä lähtien, jolloin tuuli pudotti puunlatvan toistinkopin vieressä seisovan sähkötolpan päälle. Latva katkaisi talojohdon ja hajotti tolpan nokassa olevan ylijännitesuojan.

Tiistaina 27.3.2012 sähköt palasivat, ja majakka sekä APRS-digi palasivat ääneen. Tästä kiitokset urakoitsijoille OH7TB, OH7RJ ja Kuopion Energia!

OH7RAA muuttanut ja entistä ehompi!

Syksyllä 2011 Kuopion 2 metrin toistin, OH7RAA taajuudella 145.600 MHz, muutti uuteen kotiinsa Neulamäkeen. Antennit ovat Unibasen satametrisessä mastossa ja toistin mukavasti lämmitetyssä (sekä tarvittaessa jäähdytetyssä) tiilitalossa. Kuuluvuus tuntuukin varsin kohtuulliselta. Etelään päin viitostietä ajeltaessa toistinta voi käyttää varttiaallon autoantennilla vielä Leppävirran kohdilla, n. 45 km etäisyydellä. Viimeisten antennisäätöjen jälkeen (7.1.2012) toistimelle pääsevät suunta-antennilla varustetut kotiasemat ainakin Mikkelin ja Pieksämäen seudulta.

Lähetysantennina on lähellä maston huippua koillispaarteeseen kiinnitetty dipoli. Vastaanottoantennina toimii lännen puolella oleva dipolipari n. maston puolessa välissä. Todennäköisesti toistin kuulee huonoiten idän puolelle – kuuluvuusraportteja voi laittaa vaikka kommenteiksi tämän artikkelin jatkeeksi.

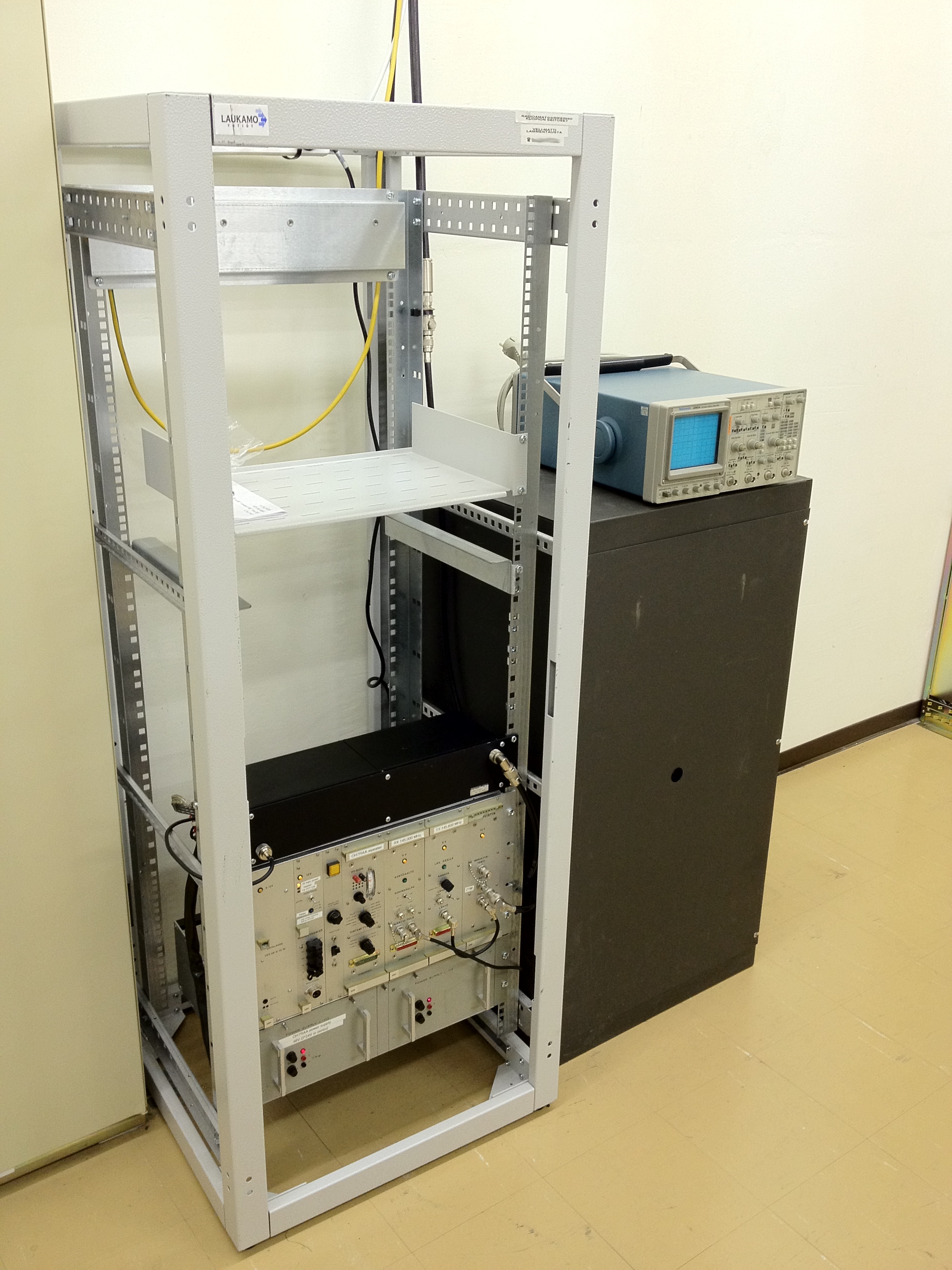

Kuvassa toistimen laitteet: räkissä alimmaisena 48V virtalähde (kiitos OH2ROCK), keskellä Televa 800-radio OH3HRK:n suunnittelemalla logiikalla, päällimmäisenä kaistanpäästösuodin joka helpottaa toistinta selviämään samassa mastossa olevan HDTV-lähettimen vahvahkosta signaalista. Räkin oikealla puolella painavahko duplex-suodin sekä säätäjän oskilloskooppi. Räkissä on tilaa myös 70cm toistimelle, joka lienee seuraava projekti.

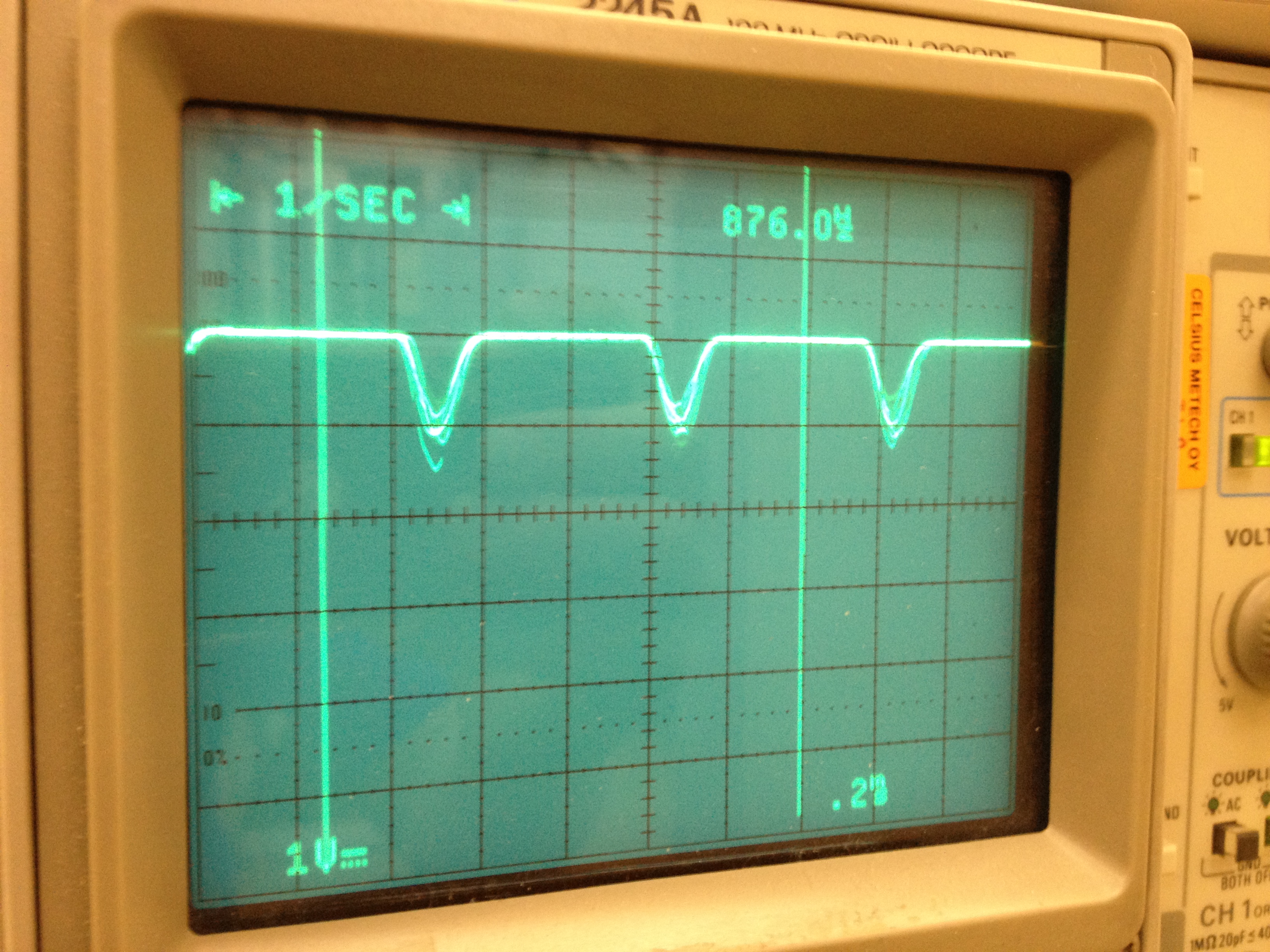

7.1.2012 korjaantui toistimen hieman huonosti toiminut 1750 Hz avauspiipan tunnistus. Vian aiheutti logiikkakortin rakentajalle käynyt vahinko – vastaanotetun piipan audio pääsi moduloimaan FX003-piipantunnistuspiirin TTL-tasoista ulostuloa. Sen pitäisi olla selvää tasasähköä, mutta siinä näkyikin selviä monttuja sisääntulevan 1750 Hz audion tahdissa – mitä suurempi deviaatio, sitä isommat montut. Ja sitä todennäköisemmin jäi myös piippa tunnistamatta. No, tekevälle sattuu.

Kerhon Internet-liittymä poikki, mutta APRS-digit taas ehjänä

DNA irtisanoi kerhon ADSL-liittymän, koska Kallansiltojen remontin takia kupariyhteydet Tikkalansaareen menevät poikki, eikä heillä ole aikomusta niitä uudelleen rakentaa. Liittymä katkesi 21.7.2011 klo 16.10 UTC.

Katkoksen johdosta OH7AA APRS igate ei välitä paketteja nettiin, mutta onneksi APRS-digit ovat jälleen toiminnassa.

Tiistaina 18.7.2011 OH7RJ ja OH7LZB kävivät Siilinjärvellä herättelemässä OH7RDA-digin henkiin. Siellä oli aiemmin ajossa moppe-tyyppinen noderadio TNC2-kortilla, KISS-prommilla sekä taskukokoinen PC. PC oli kuollut, todennäköisesti virtalähde on hapantunut. Lisäksi radio oli kuuro talvipakkasten aikaan, joten alkuperäisen suunnitelman mukaisesti paketti vaihdettiin HaMDR:ään (kiitos luovuttajalle!). Radiolle määrätään kylmäsuihketutkimus ja se palannee sen jälkeen ajoon jollekin toiselle saitille, jonne on vähän helpompi kiivetä.

OH7RDA-3 Kuopion Neulamäessä heräteltiin henkiin lauantaina 9. päivä. Sen virtalähteen IEC-töpseli oli vähän irrallaan. Samalla löysättiin ohjelmallista kuuluvuusaluelimitteriä 20 kilometristä 200 kilometrin tienoille, jotta digi palvelee paremmin vaikkapa Siilinjärven OH7RDA:n vikaantuessa. OH7RDA-3 sammunee tai siirtynee muualle, kunhan OH7RAA-toistin saadaan siirrettyä ko. maston juurelle.

OH7RAA:n kuuluvuus parantui antennien vaihdolla

OH7VM vaihtoi toistimen lähetin- ja vastaanotinantennit keskenään ristiin tänään 29.7.2009 klo 0535 UTC, jonka seurauksena toistin alkoi kuulumaan Maaningan tienoilla S3-6 sijasta S9+ tasolla. Toistimen maston nokassa oleva 5/8 aallon vertikaali on siis nyt lähetysantennina, ja hieman matalammalla maston kyljessä oleva pystydipoli vastaanottimella. Dipoli on hieman heikossa vireessä, mikä varmaan palautti tehoa tarpeettoman paljon lähettimen suuntaan.

Toistimen vastaanoton herkkyys ei havaittavasti heikentynyt, toistimen kuuluessa S9 täällä Maaningalla se on edelleen käsikapulalla tai autoasemalla 5W teholla käytettävissä. Toivottavasti toistin kuuluu nyt suurin piirtein yhtä pitkälle kuin mitä se itse kuulee.

Suoritin tiistai-iltana pienen koeajon Siilinjärven ja Maaningan keskustan kautta, toistin oli autosta 5-10W teholla ja neljännesaallon vertikaalilla käytettävissä muutosta edeltäneellä antenniyhdistelmällä.

Päivitys 30.7.2009: Keskiviikko-iltana etelään päin ajellessa toistin kuului ja kuuli mobileaseman n. 40 km päästä, viimeiset pätkät menivät läpi mäeltä Leppävirran takaa. Kiitos OH7TD:lle raporteista!

Kuuluvuusraportit ovat tervetulleita vaikkapa kommentteina tähän artikkeliin.

Kuopion 2M toistin OH7RAA äänessä uudella raudalla!

OH7RAA:n pikkuista vaille 30-vuotias toistinasemaradio ja -logiikka vaihdettiin tänään “uuteen”.  Uusi Televa 800-sarjan radio on kotoisin ARP-tukiasemasta ja varustettu OH3HRK:n suunnittelemalla PIC-prosessorilogiikalla, vastaava yhdistelmä lienee käytössä ainakin Erkylän toistimessa. Radio-osan modifioi amatöörikäyttöön sopivaksi OH7PN ja logiikan rakensi OH7LZB. Asennuksen suorittivat OH7VM ja OH7LZB. Kiitokset myös mittalaitteita lainanneille Radioamatööritekniikan Seuralle ja toistinasemakoordinaattori OH2LAK:lle sekä lukuisille #moppe-joukkion kannustajille ja hyvien neuvojen antajille. Ulostulotaajuus on vanha tuttu 145.600 MHz (R0).

Uusi toistin on avattavissa kolmella keinolla: perinteisellä 1750 Hz piipalla, DTMF-*:llä, sekä 118.8 Hz aliäänellä. Toistin myös lähettää 118.8 Hz aliääntä, mistä on iloa kaikilla vähänkin uudemmilla, aliäänikohinasalvalla varustetuilla radioilla, mikäli ulostulotaajuudella on paikallisia häiriötä. Ainakin Pitkälahden ABC:n kulmilla ja jossain päin keskustaa on häiriölähetteitä havaittu.

Aliäänen käyttö ei ole mitenkään välttämätöntä, mutta näppärää se kyllä on. Aliäänellä toistinta avattaessa voi painaa tangentin alas ja sanoa suoraan kutsunsa – toistin aukeaa välittömästi aliäänen kuullessaan ja ilmoittaa oman kutsunsa vasta ensimmäisen “ooverin” jälkeen. Toistinta ei siis välttämättä tarvitse erikseen avata lyhyellä tangentin painalluksella.

Käytössä ovat entiset antennit, vastaanotinantennina maston huipussa oleva ilmeisesti 5/8 aallon vertikaali ja lähettimellä maston kyljessä vähän alempana oleva pystydipoli. Uuden radion pääteasteesta lähtee tehoa 27W. Entisen pääteaste oli ilmeisesti rikki ja päästi pihalle vain pari wattia, alkujaan sitä on lähtenyt kaiketi n. 7W.

Duplex-suotimia viritettiin uudestaan. TX-haarassa ei nyt ole erillisiä suotimia ollenkaan, lähettimen spektrin pitäisi olla riittävän hyvä sellaisenaan. Vastaanottopuolen suotimet säädettiin kaikki vaimentamaan 145.600 MHz lähetettä. Ennen osa niistä oli ilmeisesti suodattamassa läheisten kaukohaku- ja ARP-tukiasemien lähetteitä, jotka ovat sittemmin poistuneet keskuudestamme. Jotain uudempia häiriöitä aiheutuva lähetteitä on voinut ilmaantua, seuraillaan niitä ja säädetään suodattimia tarvittaessa uudestaan. Lähetyspuolen pöntötkin mitattiin ja todettiin vireys, ne ovat tarvittaessa käytettävissä.

Logiikan ohjelmaa voi säätää ja päivittää, ainakin pari korjausta on tehtävä seuraavalla huoltokerralla (mm. DTMF “*0” palauttaa spekulatiivisesti lokaattorin KP32TV).

Ensimmäiset alustavat käyttökokemukset vaikuttavat lupaavilta, joskin toistin ilmeisesti edelleen kuulee käyttäjien lähetteet paremmin kuin käyttäjät kuulevat toistimen. Tämä voi johtua lähetysantennin hieman matalammasta sijoituspaikasta tai kaapelin “ominaisuuksista”, asiaa tutkitaan tarkemmin myöhemmin.

70 cm majakka OH7UHF mitattiin ja todettiin asiallisesti toimivaksi. APRS-digipiitteri OH7RAA poistettin käytöstä, ettei se aiheuttaisi häiriöitä toistimen sisäänmenolle. Eipä sille olisi ollut vapaata toimivaa antenniakaan. Toistinasemakoppi siivottiin enimmistä roskista, pölyistä ja hämähäkinseiteistä.

OH7RAA logiikka integroitu ja radio mitattu

Uuden toistimen logiikka on kytketty radio-osaan, ja tuntuu toimivan odotetulla tavalla. Tässä pieni ääninäyte ulostulotaajuudelta 145.600 MHz: oh7raa-demo.mp3
Toistin aukeaa tällä hetkellä vain DTMF *:llä, mutta 1750 Hz piippatunnistus on rakenteilla, ja mahdollisesti jopa optionaalinen aliääniavaus radioille, joista piippa ja DTMF puuttuvat (esim. jotkin Motorolat ja muut amatöörikäyttöön vapautetut kommersiaaliradiot). DTMF *0 antaa pidemmän paikkatietoraportin:

DE OH7RAA KUOPIO KP32TW

Viime torstaina toistin kävi OH2K:n säätöpisteellä mitattavana. Tehoa pääteasteesta lähtee sopivat 27W. Vastaanotin on riittävän herkkä, kohinasalpa säädettiin avautumaan -119 dBm ja sulkeutumaan -124 dBm tasolla. Taajuudetkin ovat hyvin kohdallaan. Radio-osaan ei tarvitse koskea, se on hyvin säädetty!

APRS-toistin OH7RDA asennettu Siilinjärvelle

Lauantaina 13.9.2008 iskuryhmä kävi toimittamassa OH7RDA:n takaisin sinne minne se kuuluu, eli Siilinjärven Tarinaharjulla sijaitsevan sairaalan katolle.

OH7RDA on APRS-paketteja toistava automaattiasema eli APRS-digipeater. Se laajentaa APRS-verkon kuuluvuutta tuntuvasti Kuopion pohjoispuolella. Kuuluvuusalue selviää tarkemmin vasta, kun APRS-liikennettä seudulla esiintyy, eli joku käy APRS-aseman kanssa ajelemassa Iisalmen/Maaningan suunnalla. Ainakin Nilsiään asti kuuluvuutta nyt on koillisen puolella.

Varustukseen kuuluu 20W teholla taajuudella 144.800 MHz lähettävä ARP-puhelimen sukuinen radiopuhelin, radion sisään upotettu OH-TNC2, 12V 20A tasavirtalähde, sekä lähes taskukokoinen PC-tietokone, jossa hyrrää Debian Linux-käyttöjärjestelmän päälle asennettu digi_ned. Tietokoneessa on kiintolevyn tilalla CompactFlash-kortti, jonka pitäisi parantaa koneen toimintavarmuutta kummasti. Linux-asennusta on viritetty niin, että flashille ei kirjoitella säännöllisesti mitään, ettei flash-muisti kulu kirjoitussyklien myötä.

Aikoinaan OH7RDA palveli pakettiradion runkoverkon toistinasemana eli nodena samassa sijainnissa. Luvat olivat voimassa, ja radiot ehjinä, joten nyt oli luontevaa herätellä saitti eloon pakettiradion tehdessä pientä paluuta kuolleista APRS-aktiviteetin kasvun myötä.

Talkoissa mukana olivat OH7FDN, OH7LZB, OH7RJ, OH7TB ja OH7VM.
